Patrones planos para ramificaciones de tuberías, conos, conos excéntricos, toriconos y transiciones de cuadrado a redondo.
Esta herramienta es muy eficaz para crear planos de fabricación para todas las formas comunes. Minimiza el tiempo de fabricación y mejora la precisión.

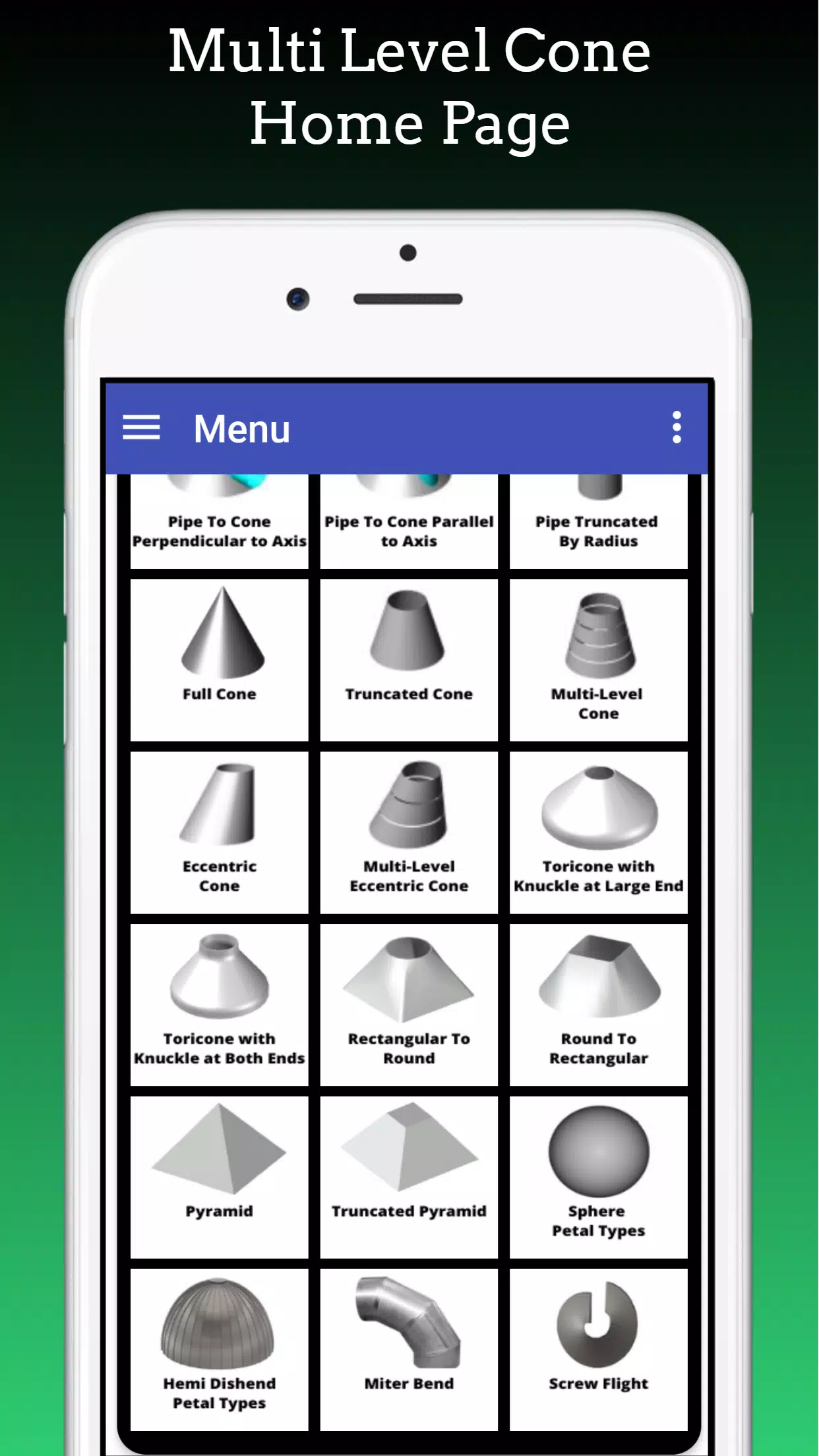

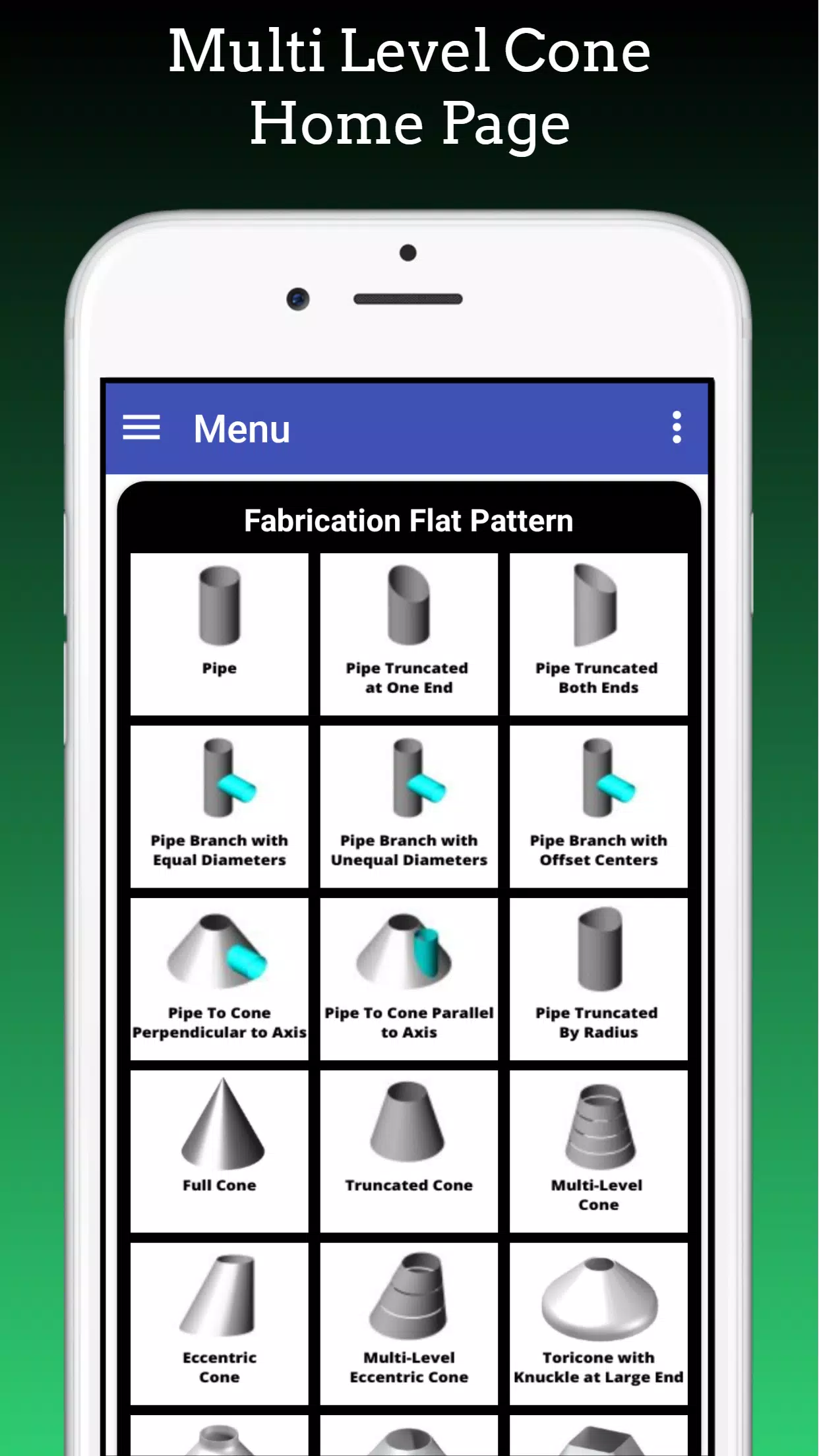

Esta aplicación ofrece las siguientes opciones de patrón plano de fabricación:
Patrón plano de disposición de tubería, disposición de carcasa o patrón plano de tubería.
Patrón plano de disposición de tubería truncada o corte de tubería en cualquier ángulo.
Patrón plano de disposición de tubería truncada en ambos extremos o corte de tubería por un ángulo en ambos lados.
Patrón plano de intersección entre tuberías con diámetros iguales o conexión de ramificación de tubería.
Patrón plano de intersección entre tuberías con diámetros desiguales o conexión de ramificación de tubería.
Patrón plano de intersección entre tuberías con diámetros desplazados o conexión de ramificación de tubería.
Patrón plano de intersección entre tubería y cono perpendicular al eje.
Patrón plano de intersección entre tubería y cono paralelo al eje.
Patrón plano de tubería truncada por radio.
Patrón plano de disposición de cono completo.
Patrón plano de disposición de cono truncado o medio cono.

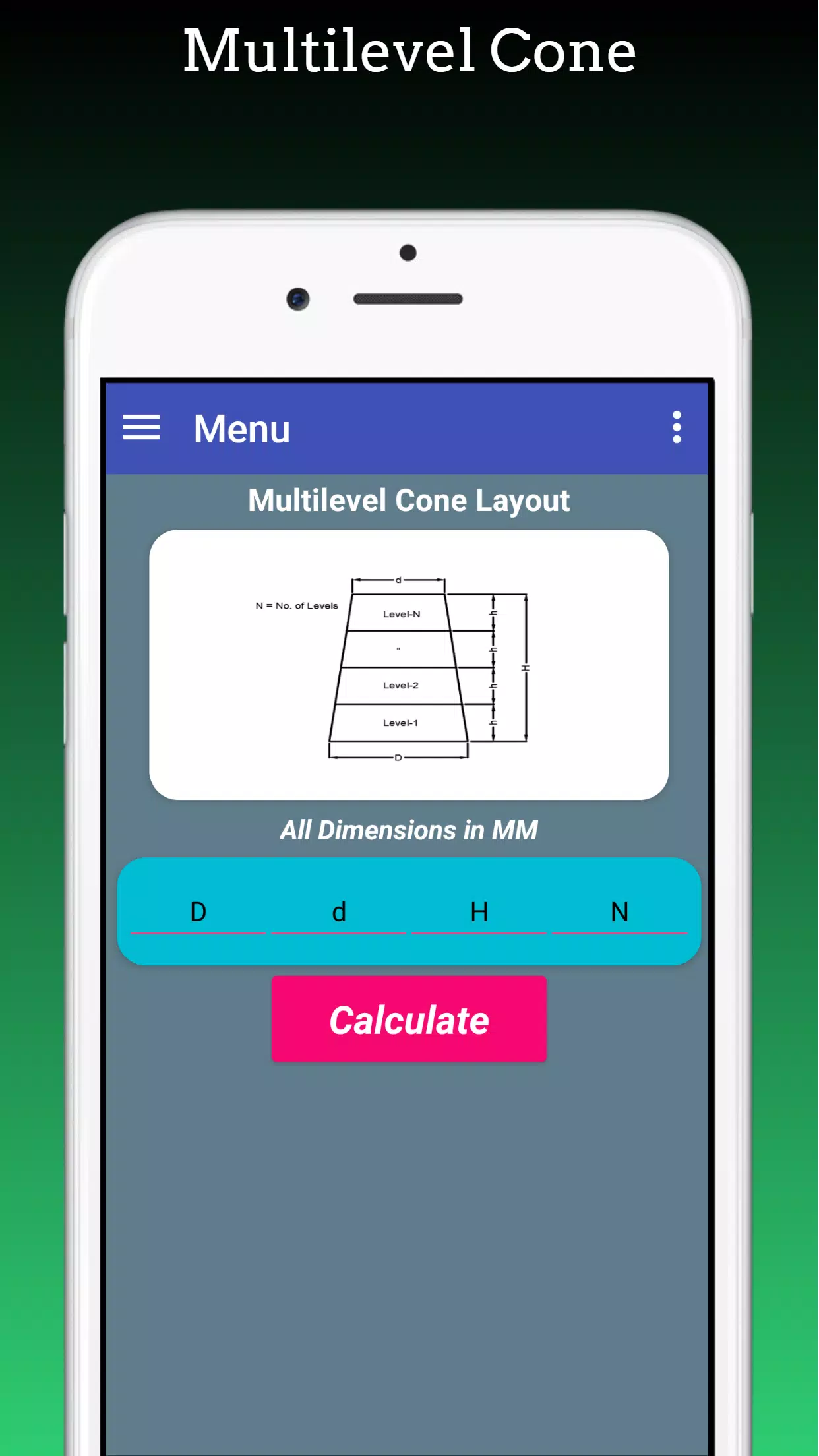

Patrón plano de disposición de cono multinivel.
Patrón plano de disposición de cono excéntrico.
Patrones planos de disposición de conos excéntricos multinivel.
Patrón plano de cono tori con radio de quiebre en el extremo grande.
Patrón plano de cono tori con radio de quiebre en ambos extremos.
Patrón plano de disposición de transición de rectángulo a redondo o de cuadrado a redondo.
Patrón plano de disposición de transición de redondo a rectángulo o de redondo a cuadrado.
Patrón plano de disposición de pirámide.
Patrón plano de disposición de pirámide truncada.
Patrones planos de pétalos de esfera.
Patrones planos de pétalos de tapas esféricas (dish ends).
Patrón plano de disposición de codo mitrado.
Patrón plano de disposición de hélice de tornillo.
Esta aplicación cubre conos, carcasas, tuberías, conexiones de ramificación de tubería, conos completos, medios conos, conos truncados, transiciones de cuadrado a redondo, de redondo a cuadrado, de rectángulo a redondo, de redondo a rectángulo, pirámides, pirámides truncadas, ramificaciones de cono a tubería, esferas, tapas esféricas y más.
Es útil para profesionales en la fabricación de recipientes a presión, equipos de proceso, soldadura, tuberías, aislamiento, conductos, fabricación de equipos pesados, tanques de almacenamiento, agitadores, equipos mecánicos, estructuras, fabricación industrial e intercambiadores de calor.
Es la mejor herramienta para ingenieros de producción, ingenieros de fabricación, ingenieros de planificación, ingenieros de costos y estimaciones, ingenieros de proyecto, contratistas de fabricación, supervisores de fabricación, ajustadores de fabricación y trabajadores de fabricación.
